Test Date: 2016-02-09 11:35
Analysis date: 2016-05-26 09:51
Chip 1
Grading
ROCGrade |
Final ROC Grade |
A |
|
NumberOfHotPixels |
# Hot Pixels 50/150 |
0/0 |
|
NumberOfNonUniformColumns |
# Non-Uniform Columns 50/150 |
0 |
|
NumberOfNonUniformEvents |
# Non-Uniform ROC Events 50/150 |
0/0 |
|
NumberOfNonUniformColumnEvents |
# Non-Uniform Col. Events 50/150 |
0/0 |
|
BadDoubleColumns |
# Bad Double Columns |
0 |
|
BumpBondingDefects |
# Bump Bonding Defects 50/150 |
0/0 |
|
Efficiency |
Efficiency 50/120 |
99.88/99.36 |
|
EfficiencyFit |
Efficiency Fit |
chi2/ndf: 0.41, # points: 124 |
|
EfficiencyGrade |
Efficiency Grade 50/120 |
(A)/A |
|
BadDoubleColumnsGrade |
Bad DC Grade |
A |
|
HotPixelsGrade |
Hot Pixels Grade 50/150 |
A/A |
|
HitMapGrade |
Hit Map Grade 50/150 |
(A)/A |
|
ReadoutUniformityOverTimeGrade |
ROC Read. Unif. Grade 50/150 |
A/A |
|
ColumnReadoutUniformityOverTimeGrade |
Column Read. Unif. Grade 50/150 |
A/A |
|
ColumnUniformityGrade |
Column Uniformity Grade |
A |
|
NoiseGrade |
Noise Grade |
A |
|
Efficiency Interpolation: C1
fitfunction |
Fit |
[0]-[1]*x^3 |
|
BadDoubleColumns |
# Bad DCs (excluded from fit) |
0 |
|
Chi2NDF |
chi2/ndf |
0.41 |
|
NumberFitPoints |
# fit points |
124 |
|
p0 |
p0 |
99.92 |
|
p1 |
p1 |
3.25e-07 |
|
InterpolatedEfficiency50 |
Interpol. Efficiency 50 |
99.88 |
|
InterpolatedEfficiency120 |
Interpol. Efficiency 120 |
99.36 |
|
Efficiency Distr. 50: C1
N |
N |
4160 |
|
mu |
μ |
99.94 |
|
sigma |
σ |
0.33 |
|
Efficiency Distr. 75: C1
N |
N |
4160 |
|
mu |
μ |
99.90 |
|
sigma |
σ |
0.45 |
|
Efficiency Distr. 100: C1
N |
N |
4160 |
|
mu |
μ |
99.83 |
|
sigma |
σ |
0.59 |
|
Efficiency Distr. 125: C1
N |
N |
4160 |
|
mu |
μ |
99.76 |
|
sigma |
σ |
0.70 |
|
Efficiency Distr. 150: C1
N |
N |
4160 |
|
mu |
μ |
99.62 |
|
sigma |
σ |
0.89 |
|
Efficiency Distr. 200: C1
N |
N |
4160 |
|
mu |
μ |
99.23 |
|
sigma |
σ |
1.32 |
|
Efficiency Distr. 250: C1
N |
N |
4160 |
|
mu |
μ |
98.58 |
|
sigma |
σ |
1.93 |
|

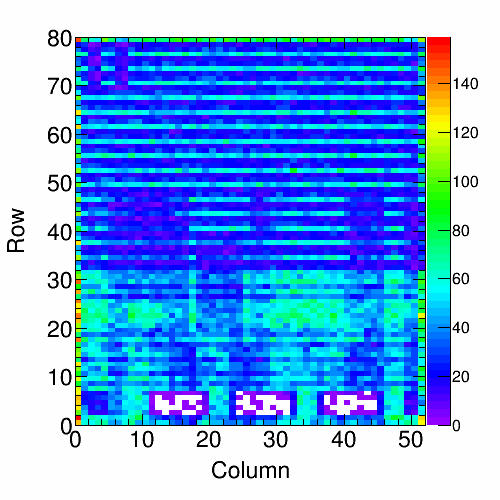

Background Map 50: C1
RealHitrate |
Real Hitrate |
29.81 |
MHz/cm2 |

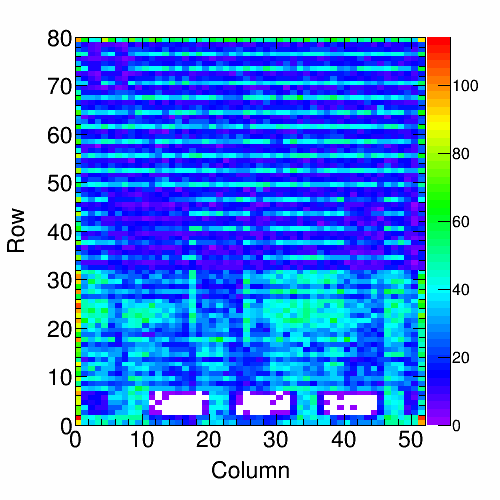

Background Map 75: C1
RealHitrate |
Real Hitrate |
43.89 |
MHz/cm2 |

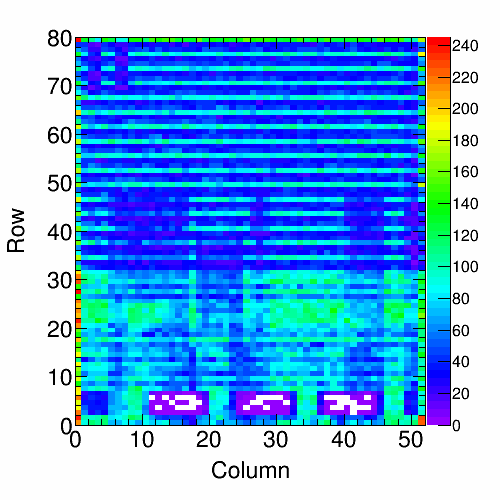

Background Map 100: C1
RealHitrate |
Real Hitrate |
60.88 |
MHz/cm2 |
Background Map 125: C1
RealHitrate |
Real Hitrate |
74.07 |
MHz/cm2 |
Background Map 150: C1
RealHitrate |
Real Hitrate |
88.79 |
MHz/cm2 |
Background Map 200: C1
RealHitrate |
Real Hitrate |
120.89 |
MHz/cm2 |
Background Map 250: C1
RealHitrate |
Real Hitrate |
149.50 |
MHz/cm2 |
Masked Hot Pixels 150: C1

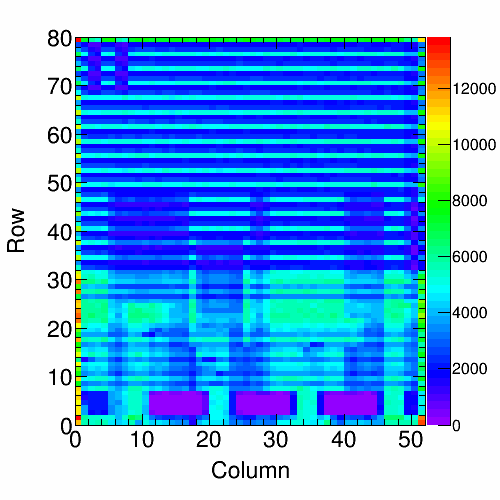

Hit Map 50: C1
RealHitrate |
Real Hitrate |
28.69 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|

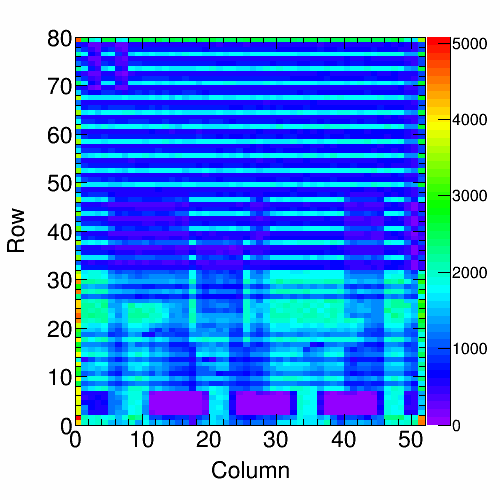

Hit Map 150: C1
RealHitrate |
Real Hitrate |
87.05 |
MHz/cm2 |
NumberOfDefectivePixels |
# Defective Pixels |
0 |
|

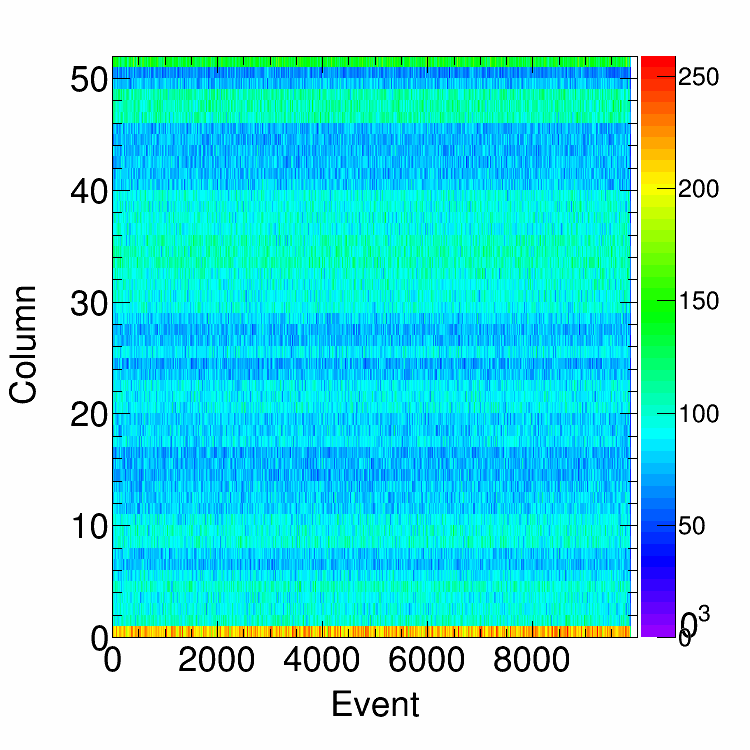

Col. Read. Unif. 50: C1
N |
N |
4127582 |
|
mu |
μ |
89182 |
|
sigma |
σ |
21341.15 |
|

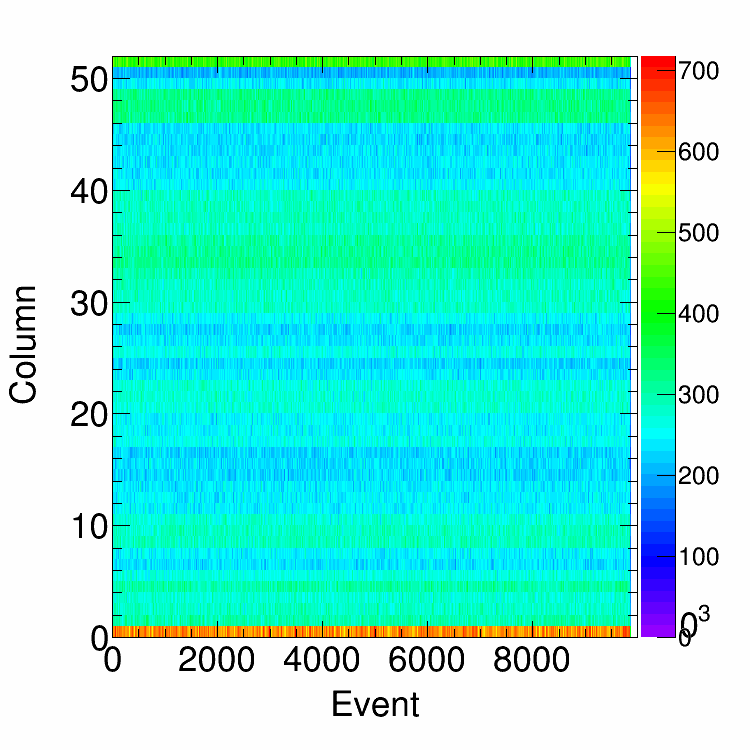

Col. Read. Unif. 150: C1
N |
N |
12547261 |
|
mu |
μ |
270903 |
|
sigma |
σ |
60926.40 |
|
Read. Unif. over Time 50: C1
N |
N |
4637482 |
|
mu |
μ |
4703 |
|
sigma_th |
σ_th |
68.58 |
|
Time unif. distribution 50: C1
chi2/ndf |
chi2/ndf |
0.64 |
|
sigma |
σ |
70.54 |
|
sigma_th |
σ_th |
68.60 |
|
expectation |
Red curve (expected) |
Poisson |
|
Read. Unif. over Time 150: C1
N |
N |
14086938 |
|
mu |
μ |
14272 |
|
sigma_th |
σ_th |
119.47 |
|
Time unif. distribution 150: C1
chi2/ndf |
chi2/ndf |
1.48 |
|
sigma |
σ |
126.02 |
|
sigma_th |
σ_th |
119.49 |
|
expectation |
Red curve (expected) |
Poisson |
|
Col. Uniformity Ratio: C1
Col. Uniformity per Event: C1 50
mu |
μ |
25.26 |
|
sigma |
fit error of μ |
2.20 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|
Col. Uniformity per Event: C1 150
mu |
μ |
25.66 |
|
sigma |
fit error of μ |
2.19 |
|
NumberOfNonUniformColumnEvents |
Non uniform 10.000 event bins |
0 |
|
S-Curve widths: Noise (e^{-}) C1 100
N |
N |
4160 |
|
mu |
μ |
162.93 |
|
sigma |
RMS |
14.64 |
|
threshold |
thr |
1994.22 |
|
fit |
fit |
Gaussian |
|
fit_peak |
μ fit |
162.58 |
|
fit_sigma |
σ fit |
14.23 |
|
MeasuredHitrate |
Measured hitrate: |
60.5 |
|
DC Efficiency Distribution: C1
MeanEfficiency_50 |
Mean Efficiency 50 MHz/cm2 |
99.89 |
|
MeanEfficiency_120 |
Mean Efficiency 120 MHz/cm2 |
99.36 |
|
NBadDoubleColumns |
Bad Double Columns |
0 |
|
